做导热材料的人，几乎都离不开氧化铝。尤其是在导热凝胶、导热硅胶垫片、导热灌封胶、导热粘接胶这些热界面材料里，氧化铝一直是最成熟、最稳定、最具性价比的一类绝缘导热填料。

       但很多工程师在做高导热TIM时，很快就会遇到一个问题：为什么同样是氧化铝，有的体系能把导热做上去，还能兼顾施工和量产；有的体系却越做越稠、越做越难、热导率也不一定真能上去？

       问题的关键，往往不是“有没有用氧化铝”，而是你到底用的是哪一种氧化铝。

       这几年行业里经常出现几个词：准球氧化铝、球状氧化铝粉、球形氧化铝粉。很多人觉得这只是叫法不同，其实背后对应的，是填料在流动性、堆积密度、界面热阻和高填充加工性上的明显差异。

       简单说，准球氧化铝是颗粒形貌接近球形，但没有做到特别规则；球状氧化铝粉更多是产业端对球化粉体的通用说法；球形氧化铝粉则通常意味着颗粒更圆整、球化率更高、在高导热体系中表现更好。对工程师来说，名字本身不是重点，重点是它能不能在高填充条件下，把粘度控制住，把热通路真正搭起来。

       为什么高导热TIM越来越偏爱球形氧化铝？原因很现实。因为只要你想把导热凝胶做到15W，或者把硅胶垫片做到16W，填料比例一定不会低。填料一高，普通不规则氧化铝带来的问题就会被放大：体系发稠、混料变难、颗粒咬合增强、点胶灌封施工变差，最后甚至会出现“粉加了很多，热却不一定传得更快”的情况。

       这时候，球形氧化铝的优势就体现出来了。颗粒更规则，颗粒间摩擦更低，体系流动性更容易控制，堆积效率也更高。说白了，就是在同样高填充条件下，它更有机会兼顾高导热和好加工。这对导热凝胶、导热硅脂、导热垫片这些对施工和界面热阻特别敏感的体系，非常关键。

       但如果你觉得“只要是球形氧化铝就够了”，那还不够。真正决定高端TIM能不能做稳的，还有一个经常被低估的因素：纯度。

       为什么现在越来越多客户强调电子级氧化铝含量要做到99.6%以上？因为高纯度不是简单让参数更漂亮，而是会直接影响绝缘稳定性、杂质离子水平、介电表现、吸湿倾向和长期可靠性。特别是在新能源汽车电子、服务器、电源模块、功率器件这类高可靠应用里，杂质越低，体系越稳定，后期失效风险也越小。

       所以，对于高端热界面材料来说，电子级氧化铝含量≥99.6%，已经越来越像一个基础门槛，而不是可有可无的附加项。

       当然，光有高纯度和球形结构，还不代表材料就一定好做。很多项目的问题，真正出在粉体表面。

       未经处理的氧化铝表面极性强、带羟基，容易吸湿，也容易团聚，进入有机硅或树脂体系后，相容性往往不够理想。这就会导致几个常见结果：分散差、粘度高、储存不稳、界面热阻偏高，最后拖累整套TIM体系的表现。

       这也是为什么现在高端氧化铝填料几乎都在强调表面改性。常见的路线主要有两种。

       第一种，是硅烷偶联剂改性。它的优势在于改善氧化铝和有机体系之间的界面结合，让填料更容易被润湿、分散，也更有利于降低界面热阻。这类改性很适合导热凝胶、导热灌封胶、导热硅脂等体系。

       第二种，是长链烷基改性。它更侧重改善高填充体系的流动性和加工性，能减少颗粒之间的摩擦，帮助体系在高填充下依然保持较好的挤出、点胶和施工表现。对于一些追求高挤出和低施工阻力的导热凝胶体系，这类改性尤其有价值。

       说到这里，很多工程师最关心的还是两个具体场景：15W导热凝胶和16W硅胶垫片。

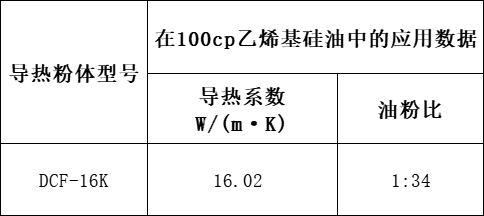

       为什么这两个方向对粉体要求特别高？因为它们不只是要把导热做高，还要把工艺做稳。15W导热凝胶的核心难点，是高导热、高挤出、低界面热阻三者同时兼顾；16W硅胶垫片则不仅要高导热，还要考虑压缩性、柔软性、低析油、片材成型和长期稳定性。

       这时候，粒径平台能力就变得非常关键。如果粉体只有单一粒径，工程师在级配设计上的空间就很有限。真正高性能的TIM，往往依赖多级粒径协同填充。小颗粒填补空隙，中等颗粒构成主体骨架，大颗粒提高整体堆积效率。只有粒径范围足够宽，才能把导热、流动性和结构稳定一起兼顾。

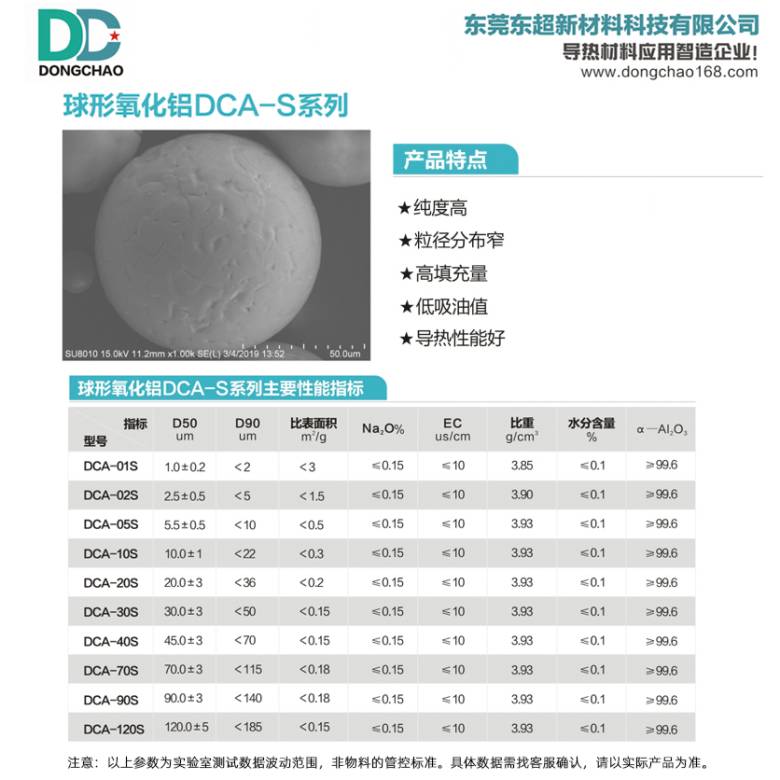

       这也是为什么粒径覆盖0.3um到120微米的粉体平台越来越有价值。对技术团队来说，这不只是产品规格多，而是意味着可以围绕不同导热凝胶、导热垫片、导热硅脂体系，做出更灵活、更有针对性的级配设计。

       归根到底，准球氧化铝、球状氧化铝粉、球形氧化铝粉的区别，不只是名称问题，而是高端热界面材料能不能真正做起来的问题。对工程师来说，真正要看的不是单一“粉体热导率”，而是纯度、粒径、形貌、表面改性和目标体系之间的整体匹配。

       在这一方向上，东超新材料的电子级氧化铝含量可达99.6%以上，粒径覆盖0.3um到120微米，并可提供硅烷偶联剂改性和长链烷基改性等不同路线，更适合面向15W导热凝胶、16W硅胶垫片等高端TIM体系进行工程化开发。
