把“开裂为什么发生、怎么定位真因、怎么改配方与工艺”讲清楚，再说明导热粉体到底能解决哪些问题，以及氧化铝、氮化硼、氮化铝等常见粉体怎么选。

目录

1. 导热灌封胶开裂怎么解决

2. 导热粉体能解决什么问题

3. 为什么灌封胶离不开导热粉

4. 导热粉到底在做什么

5. 常见导热粉怎么选

6. 为什么不是导热率越高越好

7. 一页看懂选型思路

导热灌封胶开裂怎么解决

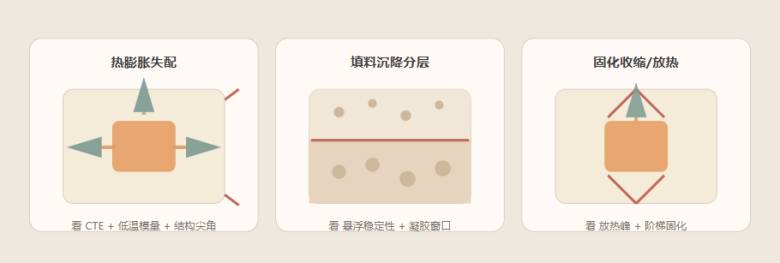

开裂不是“胶水强度不够”这么简单。更常见的根因，是热膨胀失配、填料沉降导致的分层、固化收缩与放热带来的冻结应力在产品结构里叠加放大。原始参考文章把它归纳成三种典型模式，并给出了对应的验证思路与工程对策。

1）热膨胀失配：把应力“放出来”

芯片、金属壳体、灌封胶的热膨胀系数不同，温度循环时变形差会转成剪切应力。如果胶太硬（高模量）且 CTE 偏大，应力容易在尖角、界面、薄弱处撕裂胶体甚至带坏元件。应对路线通常有两条：要么用低模量体系（更“软”来吸收形变），要么在环氧等高强度体系里用大量低膨胀填料把 CTE 拉下来，并兼顾低温模量别“冻硬”。

2）填料沉降分层：让粉在固化前“悬住”

高导热灌封胶常用大量氧化铝、氮化铝等重质粉体；若固化前的液态阶段太长、流变设计不足，粉体会在重力下沉降，形成“上层树脂多、下层粉体多”的软硬分层。分层材料在热循环中会在界面自发开裂。工程对策是配方端做触变/级配、工艺端缩短沉降窗口（中低温快速凝胶、或优化固化曲线）。

3）固化收缩与反应热：别让内应力“冻住”

固化收缩会带来残余内应力；大体积灌封时放热峰过高、中心和外层固化不同步，会进一步把应力锁在内部，出现星状裂纹、凹缩等现象。更可靠的做法是降低反应激烈程度，并采用阶梯固化：先低温缓慢凝胶释放应力，再升温完成固化。

排查顺序

先看裂纹出现的工况（冷热冲击？出炉即裂？分层位置？），再按“失配/沉降/固化”三类去套，最后用对应的测试手段去证实。先定真因，再谈换胶或换粉。

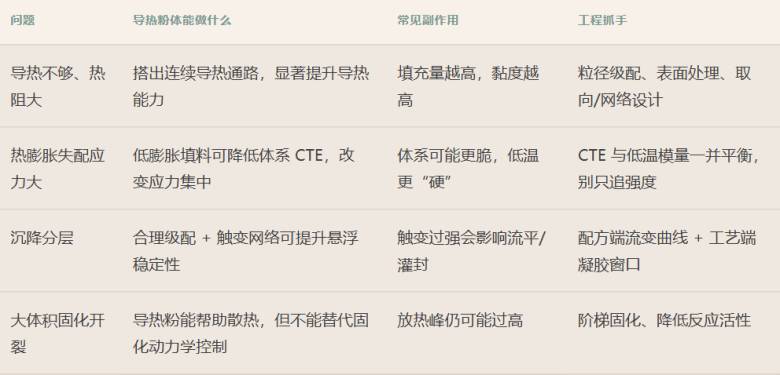

导热粉体能解决什么问题

导热粉体最直观的贡献，是把灌封胶的导热系数从“树脂本体的低水平”拉到工程可用区间；但在可靠性上，它还能解决两类经常被忽略的问题：一是把空气挤走，减少微孔带来的热阻与绝缘风险；二是通过降低 CTE、改变模量与应力传递路径，帮你更好地管住热应力。这些作用在原文的开裂逻辑里，都能对应到“失配/沉降/固化”三件事上。

提示：导热粉体能“帮你”降低部分风险，但也会引入黏度、分散、沉降窗口等新变量；因此它既是性能增强剂，也是工艺挑战源。

为什么灌封胶离不开导热粉

现代电子器件不是不发热，而是热量在很小的空间里出不去。芯片、电感和功率器件周围一旦积热，性能、寿命和绝缘可靠性都会一起出问题。

灌封胶本身并不是天然的导热高手。公开综述显示，多数聚合物本体热导率通常只有 0.1–0.5 W/m·K，其中环氧树脂大约在 0.23 W/m·K 这个量级；空气更低，原文给出的数值只有 0.024 W/m·K。这就是为什么只靠树脂本体，热很难有效穿过胶层传到金属壳体。

图 2：热量真正想走的是“芯片 → 灌封胶中的填料网络 → 金属壳体”这条路

把空气赶走，再在发热源和散热外壳之间搭起一座物理桥梁，这是高导热灌封胶存在的根本原因。

导热粉到底在做什么

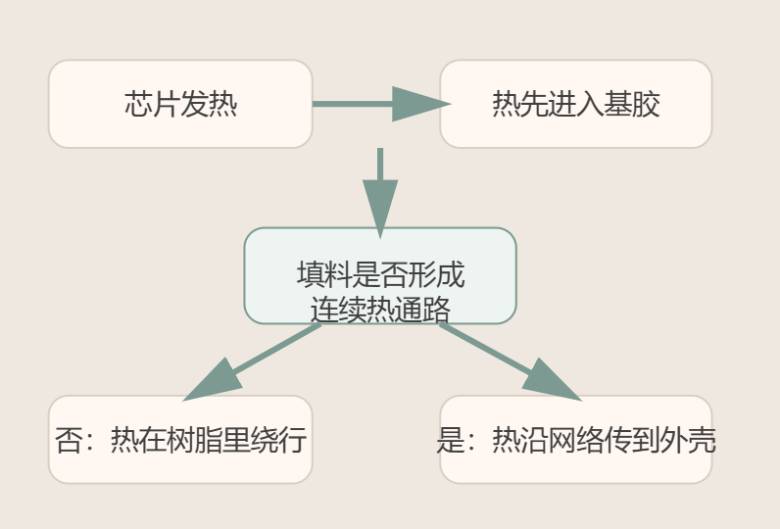

很多人会把导热粉理解成“往胶里撒一点性能增强剂”，这个理解不够准确。更直观的说法是：导热粉的任务是在低导热的树脂里搭出一条尽量连续的热通路。当填料太少时，它们像孤岛，热量只能在树脂里慢慢绕行；当填料数量、形貌和分布更合理时，颗粒之间会接触、搭桥、连成网，热就能快得多。

这也是为什么行业里反复强调“不能只看粉种，还要看填充量、粒径级配、表面处理和取向”。综述指出，填料类型、加载量、形貌和界面黏附都会直接影响最终导热表现。

一句话记忆

导热粉不是调味料，而是“修路队”。粉加进去以后有没有形成一条连续、稳定、低热阻的道路，决定了灌封胶导热到底好不好。

常见导热粉怎么选

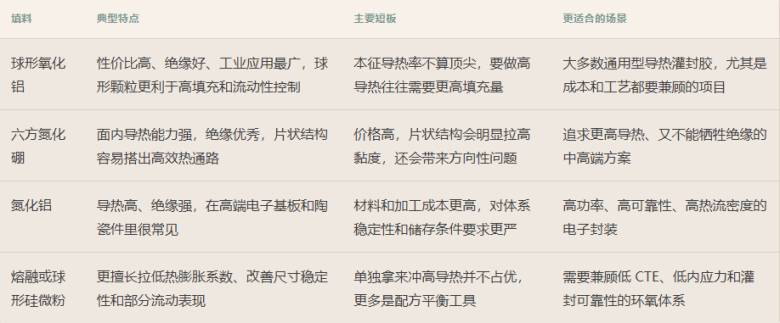

如果把电子封装里常见的绝缘导热填料按工程使用频率排一排，最常见的是球形氧化铝，其次是氮化硼、氮化铝，再往下是一些更偏配方辅助用途的硅微粉体系。学术综述和公开资料都表明，氧化铝、氮化硼、氮化铝之所以长期活跃，是因为它们能在“导热”和“绝缘”之间给出较好的平衡。

这个图帮助建立“量级直觉”，不能直接等同于最终灌封胶成品的导热系数。公开资料显示，氧化铝大约在 30 W/m·K 量级，六方氮化硼面内可达到 550 W/m·K，公开目录中氮化铝陶瓷件热导率可达 180 W/m·K 及以上。

为什么不是导热率越高越好

只盯着“哪种粉导热率最高”，很容易把选型做偏。因为灌封胶是一个配方 + 工艺 + 结构共同作用的系统，而不是一张填料排行榜。研究中反复出现的现实问题是：填料一多，黏度就上去；片状填料一多，流动性就更差；如果分散不好、级配不合理，理论上的高导热就很难转化成稳定的量产性能。

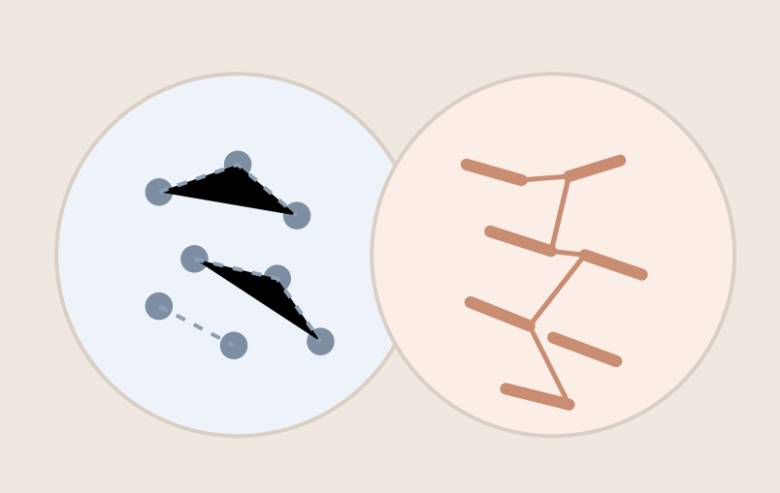

图 5：颗粒形状不同，搭热路的方式也不同。片状填料更容易形成高效通路，但对工艺黏度也更敏感。

性能视角

高导热粉当然重要，但真正决定成品性能的是填料有没有搭出连续网络、界面热阻大不大、热量是不是沿着希望的方向流动。原位或取向形成的网络，常常比单纯换一种更贵的粉更有效。

工艺视角

填充量越高，体系通常越黏，排泡、点胶、流平和灌封窗口都会变窄。公开研究就指出，加入片状氮化硼后，复合体系黏度会明显上升，从而限制可实现的填料加载量。

常见误区

把“填料本征导热率高”直接等同于“灌封胶成品一定更导热”，这中间至少还隔着填充量、分散、界面、取向、沉降和固化工艺六道坎。
