在4W灌封胶的设计中，导热粉最大粒径的设定常被误解为“导热率越高，颗粒越大越好”。实际上，4W只是体系最终热传导能力的结果，它并不直接决定导热粉的最大粒径。真正约束粒径上限的，首先是灌封结构本身，尤其是最小灌封间隙、流道尺寸、器件排布密度、点胶路径以及壳体公差。

     换句话说，导热粉最大粒径首先是一个几何通过性问题，其次才是流变施工问题，最后才回到导热率优化。如果颗粒上限设置过大，即使实验室样品在平板导热测试中达到4W，进入真实灌封结构后仍可能出现架桥、堵缝、局部缺胶、包气和沉降分层，最终使热阻离散增大，长期可靠性下降。

      较稳妥的工程经验，是将最大粒径控制在最小灌封间隙的三分之一到五分之一之间。若最小灌封间隙为0.5 mm，则导热粉最大粒径通常建议控制在100~150 μm范围内；若结构更复杂，存在狭长流道、转角绕流或高密度元件区，则建议进一步收紧到75~120 μm，以给粒度尾部、装配偏差和局部窄缝留出更充分的安全裕量。

      最大粒径并不是越大越有利。较粗颗粒确实有助于建立填料骨架和提高堆积效率，但也会带来若干明确代价。首先，粗颗粒在窄间隙中的通过性会下降，更容易在器件边角、焊点周边或高低台阶位置形成卡桥。其次，颗粒越粗，沉降驱动力通常越大，若基体体系触变恢复不足，长期储存后更容易出现上下层填料分布不均。再次，颗粒尺度过大时，局部应力集中效应会更明显，在固化收缩和冷热循环过程中更容易放大开裂风险。

      对4W级灌封胶而言，更有效的做法通常不是依赖单一粗粉去拉高导热，而是采用多峰级配。粗颗粒负责搭建导热骨架，中颗粒补齐主孔隙，细颗粒进一步填补剩余空隙，这样更容易提高填料体积分数，并在可接受粘度下形成更连续的热传导路径。如果再配合高圆整度球形氧化铝和适当表面处理改善树脂润湿，通常比单纯放大最大粒径更容易同时兼顾导热率、施工稳定性和长期可靠性。

      很多与粒径相关的现场问题，并不出在D50，而是出在超规格粗颗粒尾部、软团聚和批次波动。真正影响灌封稳定性的，也不只是“某个粒径号”是否达到标称值，而是粒度分布是否稳定、尾部是否受控、杂质水平是否可控、批间差异是否足够收敛。因此，更合理的表达方式，不应将“4W灌封胶导热粉最大粒径”写成固定值，而应理解为“由最小灌封间隙决定的工程区间”。

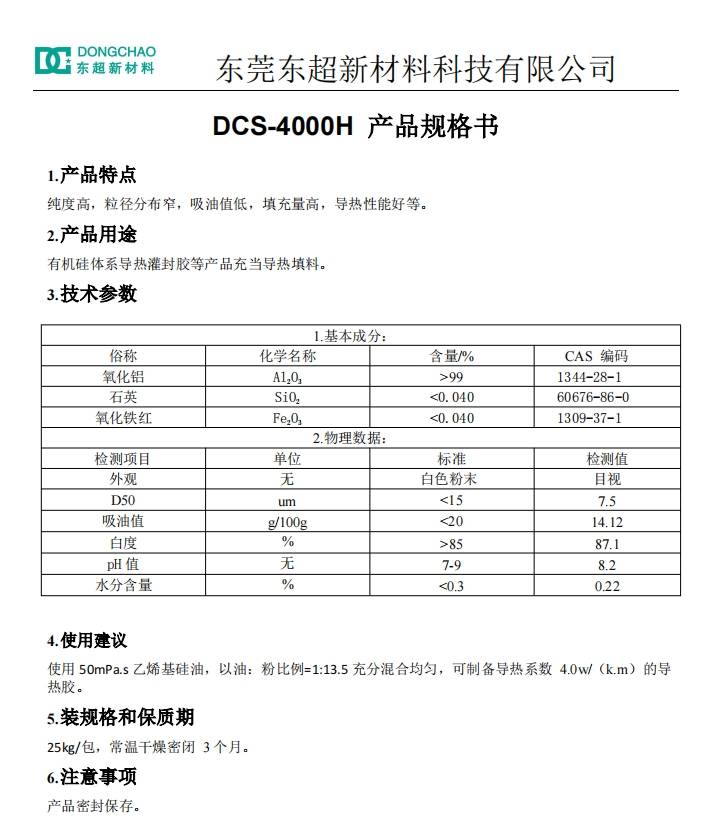

      4W灌封胶体系中导热粉最大粒径、级配路径与施工窗口，可向东超新材料索取样品、COA、第三方检测资料及应用建议。东超新材料主营球形氧化铝、导热粉体复配及功能性粉体方案，支持粒径分布控制、批次留样、RoHS/REACH/MSDS资料配套，并可结合不同灌封体系提供方向验证。

本文内容仅用于导热粉体及相关热管理材料的技术交流与选型参考，不构成对特定应用场景的最终性能承诺或采购保证。文中参数、配方思路、测试结论及应用建议受原料批次、配方体系、加工工艺、测试方法与使用工况影响，实际结果可能存在差异。未经书面授权，任何单位或个人不得对本文进行删改、断章转载或用于误导性商业宣传。涉及第三方标准、检测与法规要求，请以最新官方文件及双方确认的技术协议为准。
